Радиомодем
«Сигнал»
Устройство идеально подходит для систем телемеханики, диспетчеризации и промышленной автоматизации.
SIGNAL / SYSTEM
INDUSTRIAL LINK
868 МГцРадиоканал
RS–485Интерфейс
8 / 8Дискретные входы / выходы
01
Комплект поставки
SIGNAL / PRODUCTРадиомодем

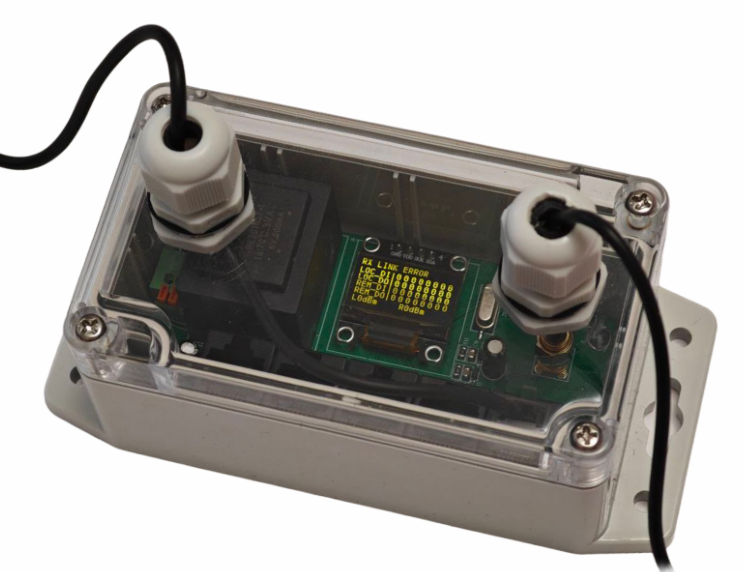

Радиомодем
«Сигнал»
Устройство идеально подходит для систем телемеханики, диспетчеризации и промышленной автоматизации.
Радиомодем “Сигнал”предназначен для трансляции по радоиканалу состояния дискретных входов на смежный радиомодем, обеспечивая надежную беспроводную связь между удаленными объектами
Консультация инженера
01
Радиомодем
«Сигнал»
02
Кабельные
вводы
В комплекте
- Кабельные вводы
- Антенна 868 МГц
- ПО и документы
- Упаковка
DOCUMENTATIONЗапросить документацию
Связь с инженером+7 912 635 2480
02
Технические характеристики
Технические характеристики
электропитания и радиоканала
PRODUCT
SPECIFICATION

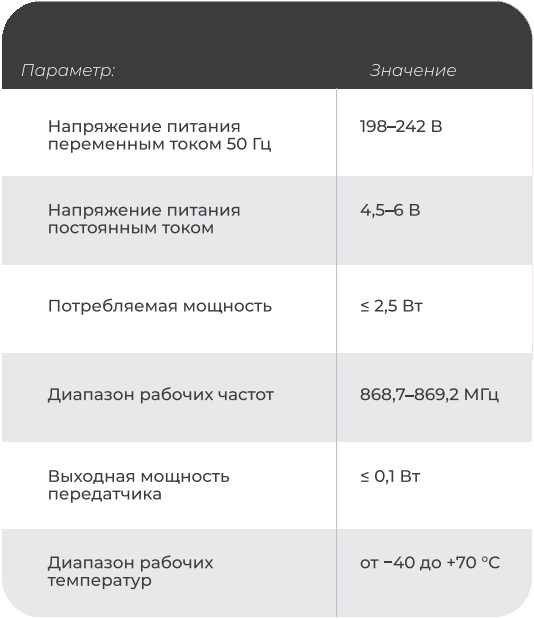

Основные параметры
| Напряжение питания (переменный ток, 50 Гц) | 198–242 В |
|---|---|
| Напряжение питания (постоянный ток) | 4.5–6 В |
| Потребляемая мощность | < 2.5 Вт |
| Диапазон рабочих частот | 868.7–869.2 МГц |
| Выходная мощность передатчика | < 0.1 Вт |
| Диапазон рабочих температур | от −40 до +70 °C |
03
Применение
Промышленная связь 868 МГц: независимость от GSM
Собственная сеть связи 868 МГц для промышленных объектов. Решение, способное преодолевать экранирующие препятствия и обеспечивать стабильное покрытие как внутри зданий, так и на обширных открытых площадках.
Обсудить применение868 МГц
INDUSTRIAL LINK
- Работает там, где нет GSM покрытия или оно нестабильно.
- Не зависит от операторов связи.
04
Отрасли применения
Связь для
промышленных объектов
01/07
05
Ключевые преимущества
Ключевые преимущества:
ENGINEEREDFOR INDUSTRY
Надежность и автономность
Работает там, где нет GSM покрытия или оно нестабильно. Не зависит от операторов связи.
Задержка минимальна
Состояние дискретного входа передается практически мгновенно, в отличие от циклов опроса в некоторых системах.
Простота интеграции
Подключение «сухой контакт» (датчика, реле, кнопки) к дискретному входу — это самое простое решение для инженера.
Энергоэффективность
Часто могут работать от автономных источников питания (аккумуляторов, солнечных панелей).
SIGNAL / INTERFACES
Интерфейсы и конфигурация
Дискретные входы/выходы
Дискретные входы/выходы 8 гальванически развязанных дискретных входов и 8 выходов типа «сухой контакт» для подключения датчиков и исполнительных устройств
Аналоговые входы
2 аналоговых входа с 12-битной разрядностью для подключения термосопротивлений, датчиков тока и других измерительных устройств
Интерфейс RS–485
Встроенный интерфейс для связи с системами верхнего уровня и интеграции в существующие сети диспетчеризации
Гибкая настройка
По запросу возможна поставка с различными цифровыми интерфейсами (CAN, Ethernet) и реализованной логикой заказчика
06
Функциональные возможности
SIGNAL / SYSTEMДля промышленной
Для промышленной
автоматизации
Настройка под задачи заказчика, различные интерфейсы
Обсудить конфигурациюДискретные входы / выходы
Аналоговые входы
Интерфейс RS–485
Гибкая настройка

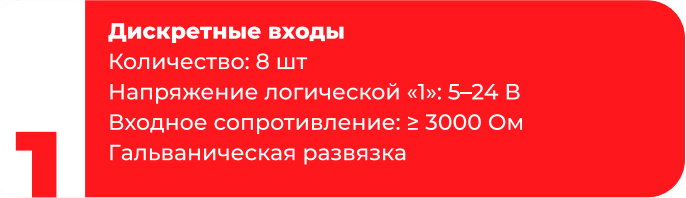

Дискретные входы
- Количество: 8 шт
- Напряжение логической «1»: 5–24 В
- Входное сопротивление: ≥ 3000 Ом
- Гальваническая развязка

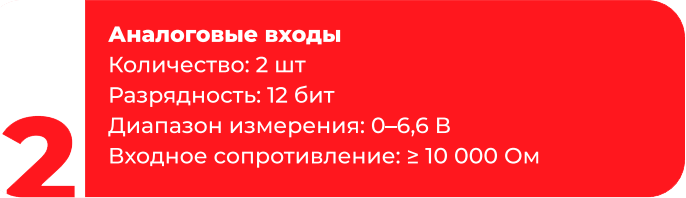

Аналоговые входы
- Количество: 2 шт
- Разрядность: 12 бит
- Диапазон измерения: 0–6,6 В
- Входное сопротивление: ≥ 10 000 Ом

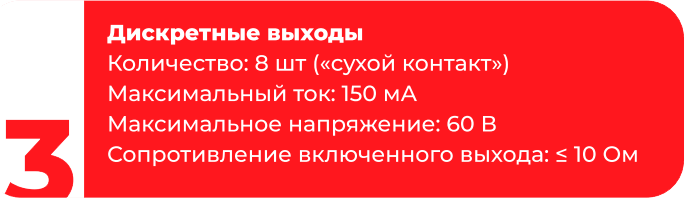

Дискретные выходы
- Количество: 8 шт («сухой контакт»)
- Максимальный ток: 150 мА
- Максимальное напряжение: 60 В
- Сопротивление включенного выхода: ≤ 10 Ом
Надежность и защита
IP64. гальваническая развязка, защита от подмены данных
Гибкость конфигурации
Настройка под задачи заказчика, различные интерфейсы
Всепогодное исполнение
Работа от -40 до +70 градусов в любых климатических условиях
Простота внедрения
Полный комплект поставки, готовность к эксплуатации
